Регулятор давления воды РДП 21Б7Р очень успешно используется в системе коммунального и промышленного водоснабжения для того, чтобы снизить избыточное давление и поддерживать давление на выходе в оптимальном значении «после себя».
Регулятор давления воды.
РДП еще называют клапан понижения давления воды либо редуктор, миниатюрный, дешевый регулятор, выполняет обе функции. Снижает высокое давление на входе с городской магистрали, тем самым обеспечивает более низкое давление, тем самым увеличивает функциональность давления для бытовых приборов. Регулирует автоматом давление не зависимо от входящего на регулятор давления и держит его на заданном уровне, гарантируя, что элементы трубопровода и бытовые приборы работают на безопасном, более постоянном давлении.
От высокого давления может случиться следующее: порваться гибкая подводка, износ деталей водонагревателя, смесителя, а гидроудар может вывести из строя посудомоечную и стиральную машины. По этому и используют регулятор давления поршневой чтобы вода в квартире имела умеренное, нормальное давление, которое нужно сантехнике. Также более важным фактом для владельца квартиры является то, что, установив регулятор, происходит снижение расхода воды в среднем на 30%.
Технические характеристики:
1. Давление 1,6МПа
2. Масса, кг. с пластиковой крышкой 0,175
3. Масса, кг. с латунной крышкой 0,206
4. Максимальная температура рабочей среды 130 градусов Цельсия

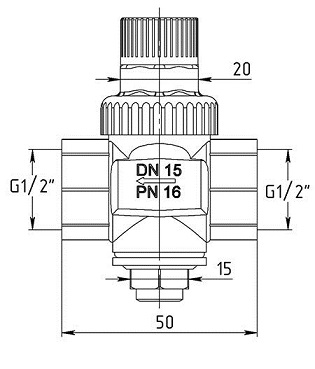

5. Резьба присоединительных муфт G1/2”-B
6. Резьба для присоединения манометра G1/4”-B
7. Заводская настройка регулятора, МПа 0,2
8. Размер регулировочного шестигранного ключа S6
Устройство и принцип работы:

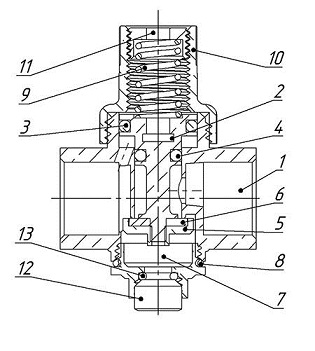

Корпус (поз.1), крышка (поз.10), гайка регулировочная (поз.11), шток (поз.2), клапан (поз.5), пробка (поз.7), винт (поз.12), пружина (поз.9), уплотнительные кольца (поз.3,4,6,8,13)
Поддержка давления рабочей среды на выходе в заданных параметрах достигается путём изменения проходного сечения корпуса узлом клапан-шток через воздействие входного давления и пружины.
Настройка выходного давления производится путём вращения регулировочной гайки (поз №11) шестигранным ключом S6. Вращение по часовой стрелке увеличивает значение давления. Вращение против часовой стрелки уменьшает соответствующее значение. Настраивать регулятор можно, не снимая его с трубопровода. Контроль выходного давления производится с помощью манометра.
Установка манометра
• выкрутить винт (поз №12) с помощью шестигранного ключа S6.
• на место винта (поз. №12) установить манометр, используя при этом для улучшения герметизации ленту ФУМ
